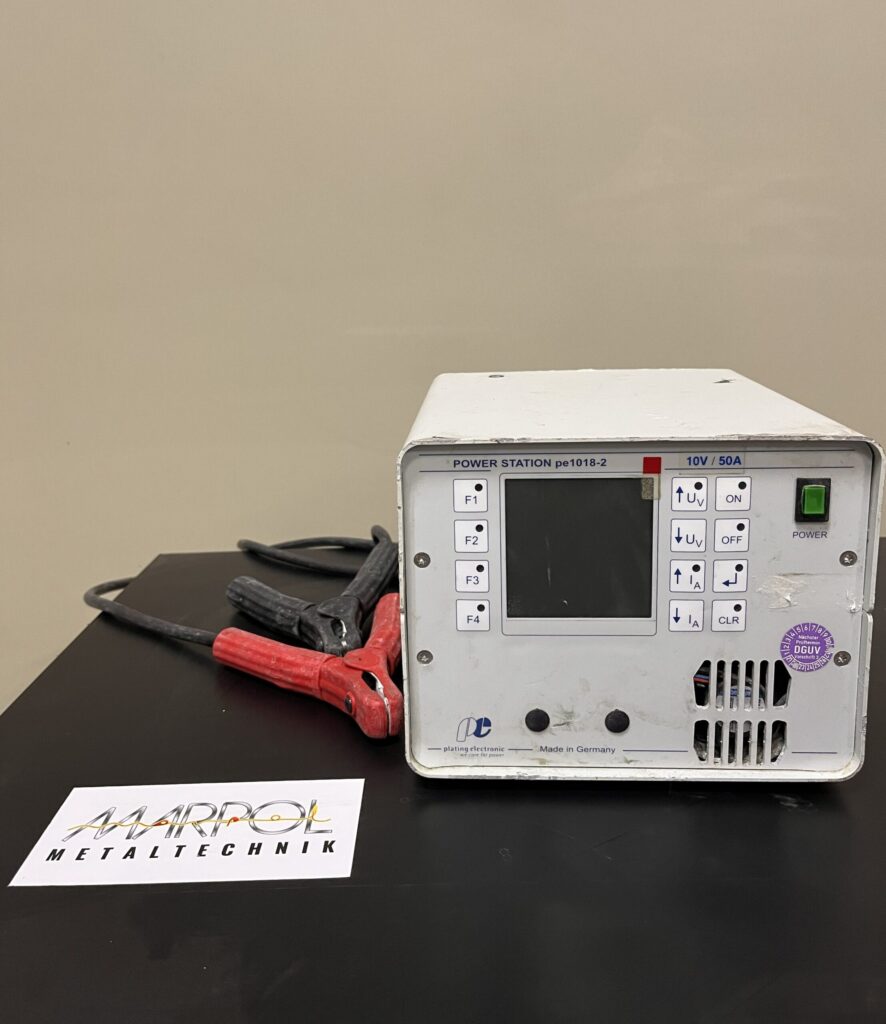

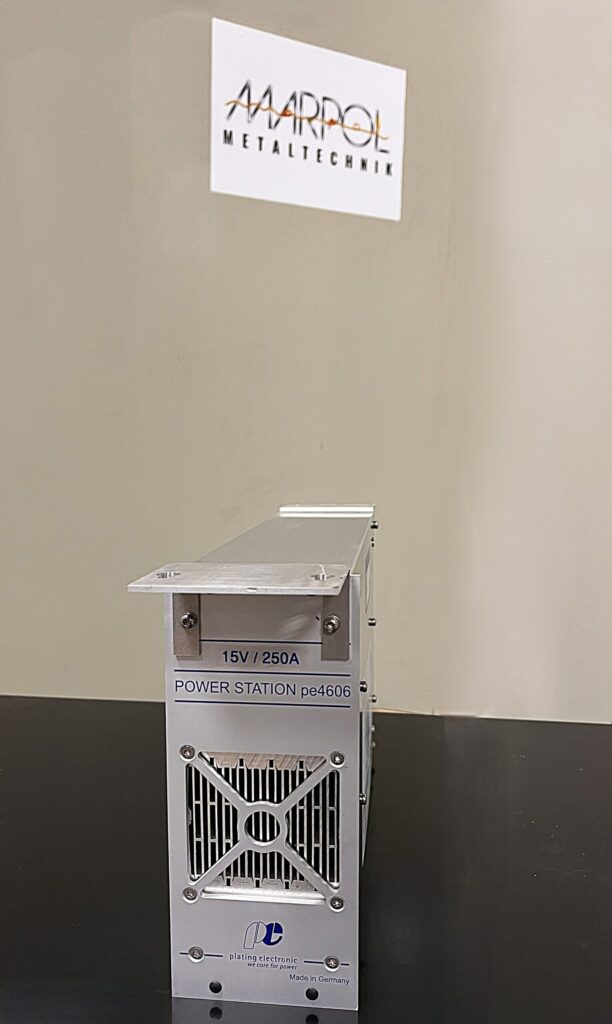

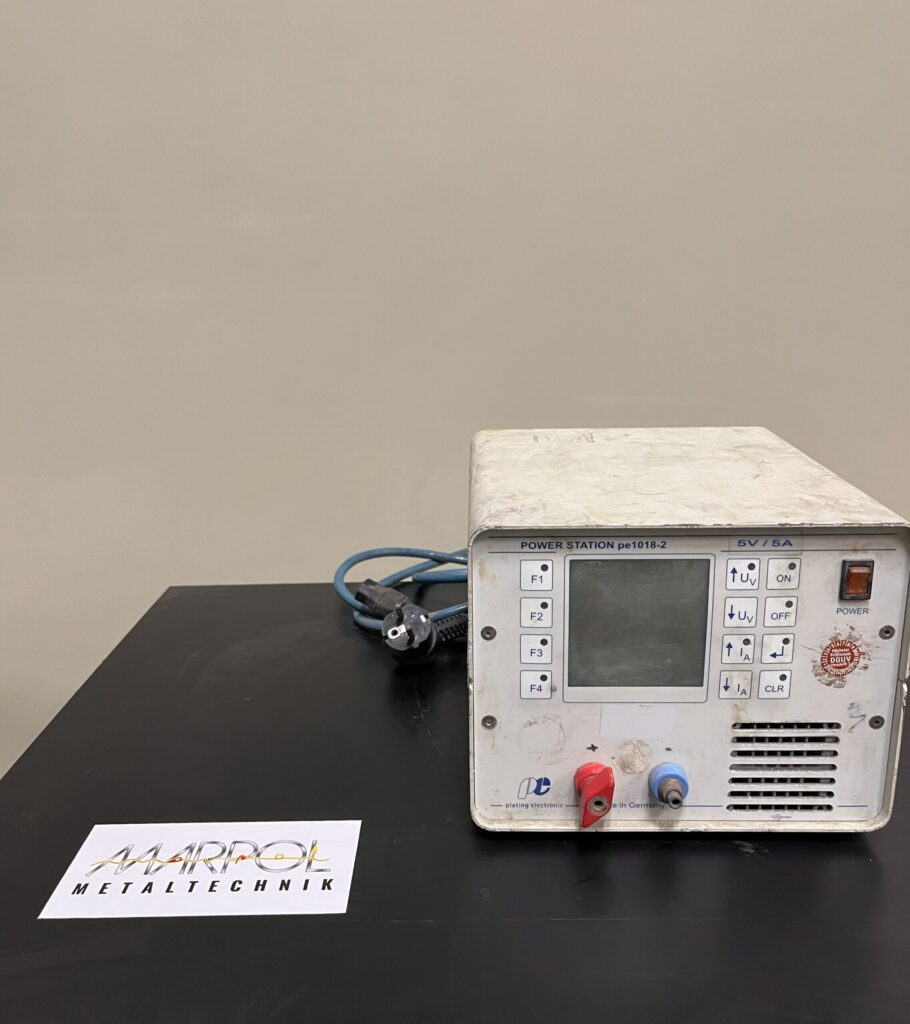

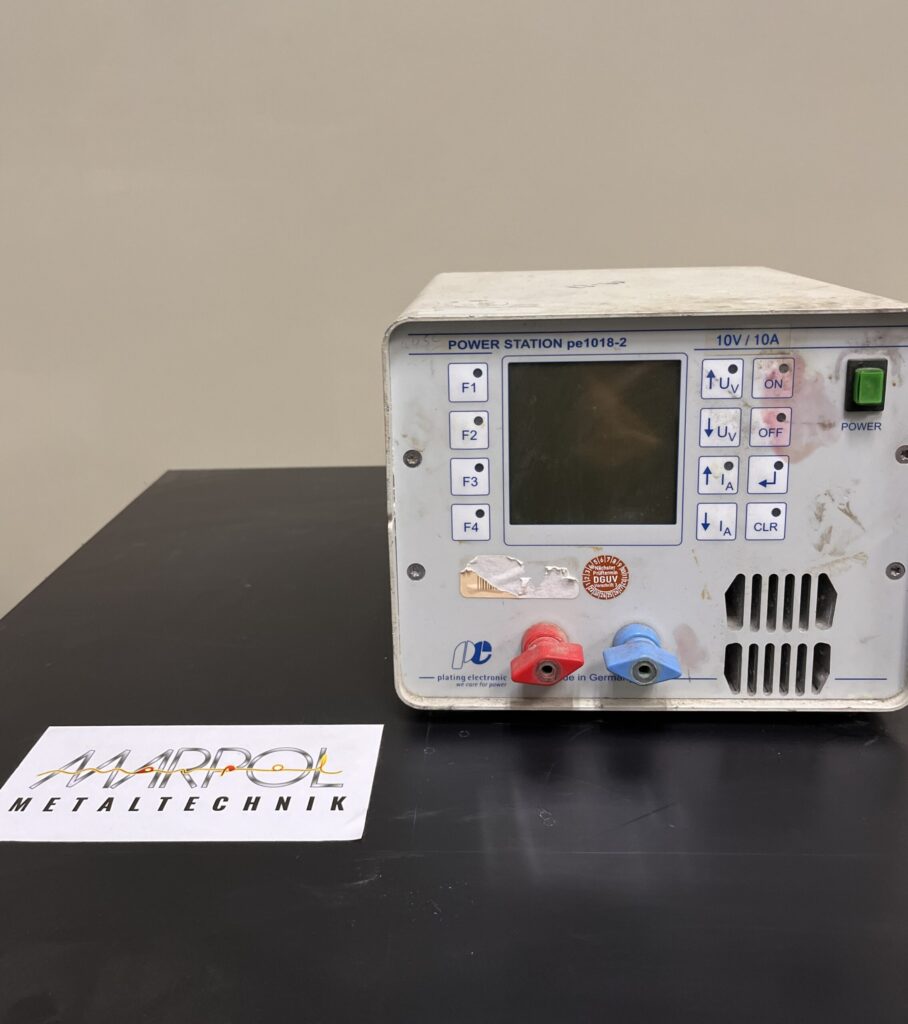

Wybór odpowiedniego prostownika galwanicznego, jest fundamentem stabilnego procesu obróbki powierzchniowej. Niezależnie od tego, czy urządzenie ma zasilać duże linie produkcyjne do niklowania i chromowania (sprzęt wysokoprądowy), czy małe warsztaty i laboratoria (precyzyjne jednostki niskoprądowe), kluczowe jest idealne dopasowanie parametrów. Nasza oferta obejmuje sprawdzone rozwiązania od renomowanych producentów, takich jak MUNK czy Plating Electronic, które dostarczają napięcie od kilkunastu do kilkudziesięciu woltów i natężenie sięgające kilku tysięcy amperów. Prawidłowy dobór napięcia (V), prądu (A), rodzaju chłodzenia i technologii sterowania pozwala uniknąć przegrzewania urządzeń oraz problemów jakościowych powstających powłok galwanicznych.
Dobór napięcia i natężenia (V/A) prostownika galwanicznego
Dobór prostownika należy rozpocząć od precyzyjnego określenia wymaganych parametrów wyjściowych. Zakres napięcia urządzenia musi ściśle odpowiadać specyfice danego procesu. Przykładowo, anodowanie wymaga zupełnie innych wartości V/A niż niklowanie czy chromowanie. Zazwyczaj mieszczą się one w przedziale od kilkunastu do kilkudziesięciu woltów (np. prostownik galwaniczny 20 V).
Równie ważne jest natężenie wyjściowe, które może wynosić od kilkudziesięciu do kilku tysięcy amperów (np. prostownik galwaniczny 4000 A). Eksperci zalecają, aby zawsze wybierać zasilacz z zapasem prądu na poziomie 20-30%. Brak rezerwy mocy prowadzi do przegrzewania się sprzętu i drastycznego spadku jakości nakładanej powłoki.
Kluczowe zasady doboru parametrów V/A:
- Zapas mocy: Należy zaplanować rezerwę prądu, szczególnie w przypadku intensywnie eksploatowanych linii produkcyjnych.
- Skalowalność: Warto rozważyć przyszłą potrzebę łączenia dwóch prostowników równolegle - możliwość łączenia modułów jest ogromną zaletą.
- Dokumentacja: Kluczowe jest zweryfikowanie kart katalogowych z pełnymi danymi V/A, aby upewnić się, że parametry są regulowane, a producent jasno określa tryby pracy (ciągły lub impulsowy).
Rodzaj chłodzenia prostownika galwanicznego - olejowe, wodne czy powietrzne?
Sposób odprowadzania ciepła decyduje o żywotności urządzenia i częstotliwości prac konserwacyjnych. Wybór odpowiedniego systemu zależy od skali produkcji. Poważnym błędem jest stosowanie chłodzenia powietrznego przy bardzo wysokich mocach.
- Prostownik olejowy galwaniczny (np. model MUNK D400 G12) to rozwiązanie przeznaczone do długotrwałej pracy przemysłowej, które zapewnia trwałość w agresywnym środowisku chemicznym.
- Chłodzenie wodne: jest efektywne przy bardzo wysokich prądach i gwarantuje stabilną temperaturę pracy. Pozwala na użytkowanie urządzenia w pełnym zakresie przez bardzo długi czas.
- Chłodzenie powietrzem: charakteryzuje się prostszą budową i obsługą, dlatego doskonale sprawdza się w urządzeniach o mniejszej mocy. Wymaga stałego doprowadzania czystego powietrza jako czynnika chłodzącego.

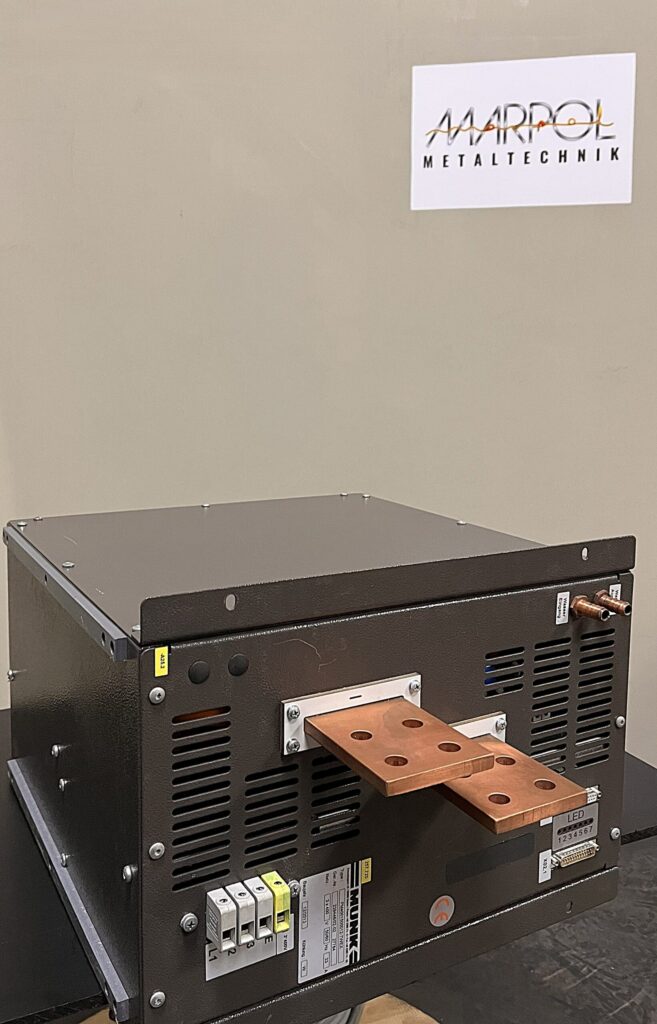

Istotna jest również budowa urządzenia. Modułowy prostownik ułatwia skalowanie mocy i znacząco przyspiesza ewentualny serwis. Przed podjęciem decyzji warto zweryfikować czas potrzebny na wymianę modułu oraz wymagania konserwacyjne dla danego typu chłodzenia. W Marpol Metaltechnik zapewniamy szybki serwis i dostępność części zamiennych, w tym zapasowych modułów prostownika galwanicznego, co minimalizuje ryzyko przestojów.
Wpływ stabilizacji prądu na proces - tyrystory, IGBT i tryb impulsowy
Stabilizacja prądu galwanicznego jest fundamentem powtarzalności procesu. Technologia sterowania - tyrystorowa, IGBT czy impulsowa - oraz związany z nią poziom tętnień prądu (ripple) bezpośrednio decydują o jakości powłoki, sprawności energetycznej i możliwościach integracji z automatyką zakładową.
Porównanie technologii sterowania:
- Prostownik tyrystorowy: wyróżnia się prostą konstrukcją i sprawdza się przy bardzo dużych mocach, gdzie priorytetem jest bezawaryjność.
- Prostownik IGBT galwaniczny (tranzystorowy): zapewnia znacznie niższe tętnienia (ripple), wyższą sprawność oraz mniejsze gabaryty.
- Prostownik impulsowy galwaniczny: pozwala na precyzyjne sterowanie kształtem prądu, co ma ogromne znaczenie w zaawansowanych procesach nakładania powłok.
W procesach krytycznych kluczowy jest wybór rozwiązania o niskim poziomie tętnień (IGBT lub impulsowego), aby uniknąć wad powłoki. Częstym błędem jest pomijanie tych parametrów oraz brak weryfikacji interfejsów integracyjnych. Należy pamiętać, że modułowość, choć ułatwia serwis, wymaga również zapewnienia odpowiedniej logistyki części zamiennych.
Kluczowe parametry techniczne do weryfikacji:
- Dokładne dane o poziomie tętnień (ripple) w karcie katalogowej.
- Dostępność interfejsu do integracji z systemami PLC/SCADA.
- Potwierdzenie dostępności i zakresu trybów impulsowych.
Podczas wyboru prostownika galwanicznego należy zawsze zweryfikować odpowiedni zapas V/A, poziom tętnień (ripple), typ chłodzenia, modułowość konstrukcji oraz interfejsy komunikacyjne. Niezależnie od tego, czy wybór pada na modele marki MUNK, czy rozwiązania od Plating Electronic, warto przeanalizować kartę katalogową. Nasz dział techniczny oferuje eksperckie doradztwo, pomagając potwierdzić parametry i idealnie dopasować zasilanie do konkretnej linii produkcyjnej.
FAQ
Jak wybrać prostownik galwaniczny do konkretnego procesu (np. anodowania lub niklowania)?
Aby prawidłowo dobrać prostownik, należy wybrać urządzenie o odpowiednim zakresie napięcia (np. 6-60 V) i z zabezpieczeniem prądowym, które zapewnia 20-30% zapasu mocy względem maksymalnego zapotrzebowania procesu. Przy wyborze trzeba również uwzględnić typ chłodzenia (powietrze, woda, olej), dopuszczalny poziom tętnienia (ripple), zakres regulacji prądu i napięcia oraz możliwość integracji z systemami automatyki (np. Modbus/Ethernet, sygnały analogowe 0-10 V). W przypadku prostych, wysokoprądowych instalacji sprawdzą się rozwiązania tyrystorowe, natomiast dla procesów wymagających niskiego tętnienia i dużej precyzji lepszym wyborem będą prostowniki impulsowe IGBT. Przed zakupem warto poprosić o udostępnienie dokumentacji technicznej i parametrów znamionowych urządzenia.
Co oznaczają parametry 20 V i 4000 A w prostowniku galwanicznym?
Parametry 20 V i 4000 A określają odpowiednio maksymalne napięcie (20 V) oraz maksymalne natężenie prądu stałego (4000 A), które prostownik jest w stanie dostarczyć w określonych warunkach. Napięcie wpływa na rodzaj procesu i głębokość nakładania powłoki, natomiast natężenie decyduje o szybkości osadzania i maksymalnej powierzchni, która może być poddana obróbce. W praktyce kluczowa jest również gęstość prądu (np. 1-10 A/dm²), dostosowana do specyfiki kąpieli galwanicznej. Przy wysokich prądach należy dodatkowo uwzględnić parametry pracy ciągłej (duty cycle) oraz zadbać o odpowiedni dobór kabli, szyn zbiorczych i systemu chłodzenia.
Czym różni się prostownik tyrystorowy od prostownika IGBT w galwanotechnice?
Podstawowa różnica polega na sposobie sterowania i precyzji, jaką można uzyskać. Prostowniki IGBT oferują zazwyczaj niższe tętnienie (poniżej 1% ripple), lepszą regulację prądu i wyższą sprawność. Z kolei prostowniki tyrystorowe są prostsze w budowie, bardzo wytrzymałe i sprawdzają się przy ekstremalnie wysokich mocach (od setek do kilku tysięcy amperów). Technologia IGBT (tranzystor bipolarny z izolowaną bramką) wykorzystuje modulację impulsową, co przekłada się na szybszą reakcję i pozwala na konstruowanie mniejszych urządzeń. Tyrystory działają przy niższych częstotliwościach przełączania, co może być korzystne w aplikacjach o bardzo wysokim natężeniu prądu. Wybór zależy więc od wymaganej dokładności, dopuszczalnego tętnienia i zakresu prądowego procesu.
Jakie zalety ma modułowy prostownik galwaniczny?
Modułowe prostowniki gwarantują szybką wymianę podzespołów, elastyczną skalowalność mocy oraz możliwość redundancji (np. w konfiguracji N+1), co minimalizuje ryzyko przestojów i znacząco ułatwia serwis. Dzięki modułowej budowie uszkodzony element można wymienić na miejscu, zazwyczaj w czasie 30-60 minut, bez konieczności demontażu całego systemu. Zwiększenie mocy odbywa się poprzez dodanie kolejnych modułów, co pozwala na jej stopniowe podnoszenie (np. o 10-25% na moduł, w zależności od producenta). Taka konstrukcja ułatwia również zarządzanie częściami zamiennymi i planowanie prac konserwacyjnych.
Czy chłodzenie olejowe jest optymalne dla prostownika galwanicznego przy wysokich prądach?
Chłodzenie olejowe jest często najlepszym rozwiązaniem dla prostowników pracujących przy natężeniu prądu przekraczającym 500 A. Dzieje się tak, ponieważ olej nie tylko efektywnie odprowadza ciepło, ale również dodatkowo izoluje wrażliwe elementy elektroniczne przed agresywnym chemicznie środowiskiem galwanizerni. Olej ma lepsze właściwości przewodzenia ciepła niż powietrze, co wydłuża żywotność komponentów. Przy dużych mocach równie skuteczne mogą być systemy chłodzenia wodnego. W przypadku mniejszych jednostek, pracujących z natężeniem prądu poniżej 500 A, zazwyczaj stosuje się chłodzenie powietrzem. Ostateczny wybór zależy od mocy urządzenia, warunków pracy oraz wymagań dotyczących konserwacji i bezpieczeństwa.
Do jakich procesów galwanicznych stosuje się prostownik wysokoprądowy?
Prostowniki wysokoprądowe, generujące prąd o natężeniu od setek do tysięcy amperów, stosuje się w procesach wymagających szybkiego nakładania powłok na dużych powierzchniach. Typowe zastosowania to niklowanie i chromowanie wielkogabarytowych części, obróbka dużych koszy i konstrukcji metalowych czy procesy na przemysłowych liniach galwanicznych. Tego typu aplikacje wymagają nie tylko wysokiego natężenia prądu, ale również precyzyjnej kontroli jego gęstości (zazwyczaj w zakresie 1-10 A/dm²). Niewłaściwy dobór parametrów prądu może prowadzić do defektów powłoki, dlatego prostownik należy dobrać odpowiednio do wymagań kąpieli, wielkości obrabianych elementów i czasu cyklu, uwzględniając przy tym wydajność chłodzenia oraz odpowiednie przekroje przewodów.
Jak konserwować prostownik galwaniczny, aby zapewnić jego długą żywotność?
Prawidłowa konserwacja prostownika obejmuje regularne przeglądy techniczne, kontrolę układu chłodzenia, czyszczenie filtrów (w odstępach od 1 do 12 miesięcy) oraz stałe monitorowanie kluczowych parametrów pracy, takich jak napięcie, prąd i tętnienie. Należy systematycznie sprawdzać połączenia prądowe i szyny zbiorcze, dokumentować wszelkie alarmy oraz przeprowadzać planowe przeglądy serwisowe. W systemach z chłodzeniem olejowym kluczowa jest kontrola jakości i poziomu oleju co 12-24 miesiące, a przy chłodzeniu wodnym - monitorowanie przewodności i przepływu cieczy. Warto również utrzymywać na stanie najważniejsze części zamienne, co w przypadku awarii może znacząco skrócić czas naprawy.
