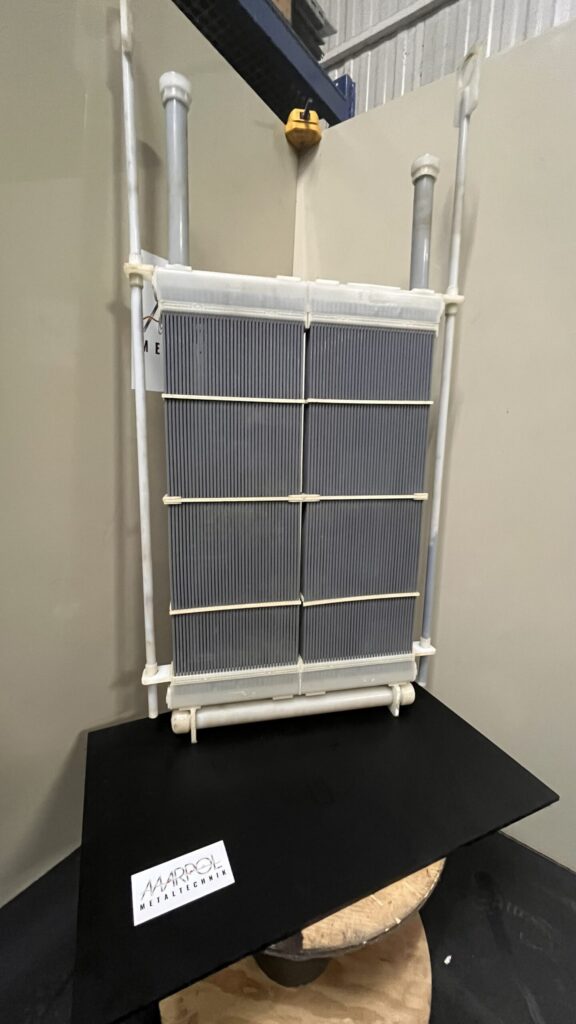

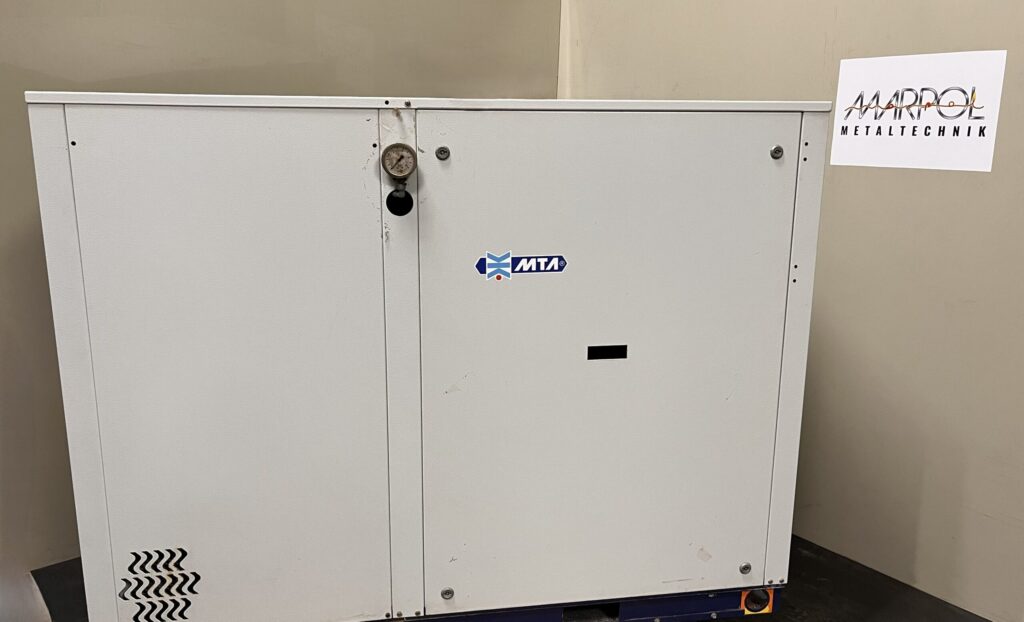

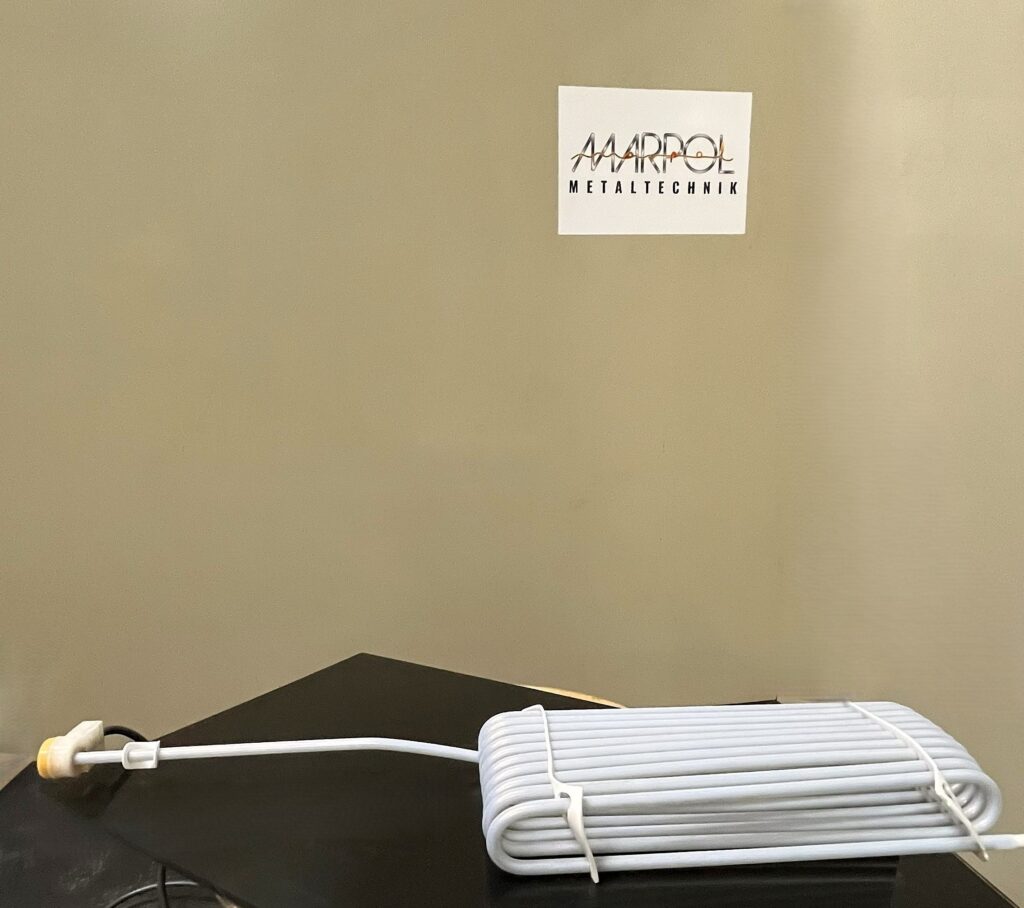

Systemy chłodzenia i ogrzewania kąpieli procesowych, to jeden z filarów stabilności w branży pokryć metali. Odpowiadają one za precyzyjną kontrolę temperatury, która bezpośrednio decyduje między innymi o jakości nakładanych powłok. Ogrzewanie kąpieli galwanicznych do zadanej temperatury oraz ich skuteczne chłodzenie wymagają sprawdzonych rozwiązań. W naszej ofercie znajdują się urządzenia realizujące podstawowe zadania: utrzymanie temperatury kąpieli galwanicznej, bezpośrednie ogrzewanie (np. grzałka zanurzeniowa NUGA 6 kW 400 V PTFE) oraz odprowadzanie ciepła, za co odpowiada agregat chłodniczy MTA (chiller) współpracujący z wymiennikiem (np. zanurzeniowy wymiennik ciepła Calorplast czy wężownica tytanowa Schuti).
Wybór odpowiedniego systemu chłodzenia i ogrzewania
Wybór odpowiedniego rozwiązania zależy od głównego celu procesu technologicznego. Kluczowe jest określenie podstawowej funkcji układu:
- Utrzymanie temperatury (stabilizacja): wymaga zastosowania takich rozwiązań jak wymiennik ciepła zanurzeniowy, płaszczowo-rurowy połączony z obiegiem temperaturowym lub agregat chłodniczy (chiller).
- Podgrzewanie kąpieli: najlepiej sprawdzi się tu dedykowana grzałka zanurzeniowa np. z PTFE lub ze stali nierdzewnej lub przy pracy z agresywnym medium, wymagane jest użycie grzałek wykonanych z materiałów o podwyższonej odporności chemicznej, takich jak wężownica tytanowa.
Częstym błędem inwestycyjnym jest kupowanie urządzeń bez wykonanego bilansu cieplnego, co skutkuje doborem zbyt słabego chillera lub grzałki. Przed złożeniem zapytania o wycenę lub szczegółową specyfikację należy przygotować podstawowe dane doborowe: objętość zbiornika, rodzaj medium oraz oczekiwane ΔT.
Dobór materiału a odporność chemiczna
Ignorowanie aspektu kompatybilności materiałowej przy doborze urządzeń, prowadzi do szybkiej korozji i kosztownych awarii całego układu. Należy rozważyć, czy do kąpieli galwanicznej konieczny jest tytan oraz czy powłoka PTFE wytrzyma zadaną temperaturę i odczyn pH. Poniższe zestawienie ułatwia dobór materiału do medium:

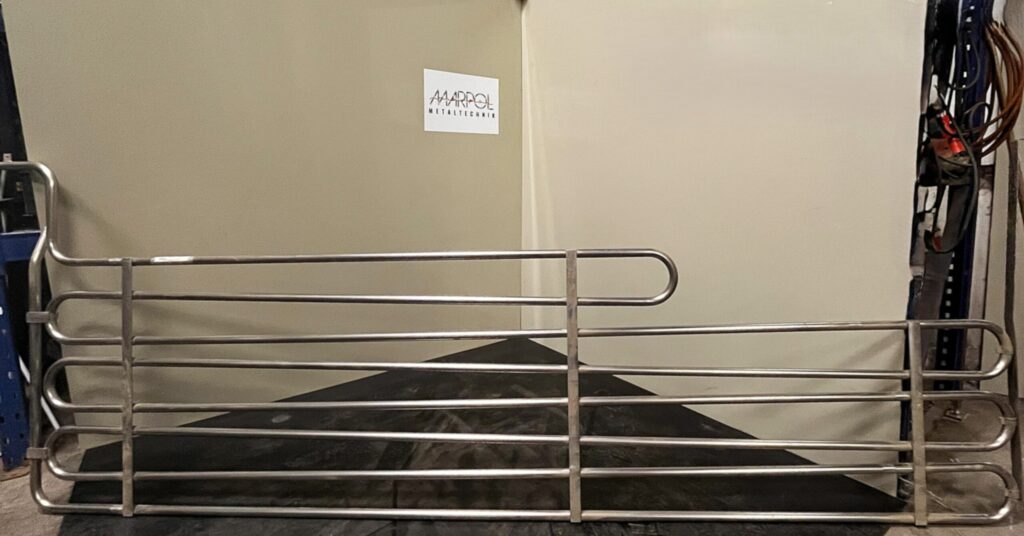

- Tytan (wężownice / wymienniki): polecany do roztworów zawierających chlor i sole (np. wężownica tytanowa schuti lub wymiennik ciepła z tytanu).
- Powłoka PTFE (grzałki): polecana do wysoce agresywnych kąpieli, gdzie wymagana jest maksymalna ochrona elementu grzejnego (np. grzałka zanurzeniowa PTFE z serii NUGA).
- Stal nierdzewna / kwasoodporna: polecana do mniej agresywnych środowisk pracy np. odtłuszczania o odczynie zasadowym
W przypadku roztworów agresywnych należy zawsze wybierać tytanowe wymienniki, zanurzeniowe wymienniki ciepła Calorplast lub grzałki z powłoką PTFE. Warto pamiętać, że zawsze należy żądać deklaracji materiałowej i atestów zgodności z procesowym pH oraz stosowanymi chemikaliami. Jeśli producent nie udostępnia takich danych, należy traktować to jako potencjalne ryzyko dla procesu.
Dobór agregatu chłodniczego i mocy grzałki
Dobór mocy grzałki do ogrzewania roztworów galwanicznych oraz wybór agregatu chłodniczego to kluczowe decyzje. Ich podstawą jest rzetelny bilans cieplny. Brak marginesu bezpieczeństwa przy doborze mocy to powszechny błąd projektowy. Należy postępować zgodnie z poniższą listą kontrolną:
- Wykonanie bilansu cieplnego: należy uwzględnić objętość zbiornika, wymagane ΔT oraz straty ciepła. Na tej podstawie można precyzyjnie dobrać moc grzałki do podgrzewania kąpieli lub wydajność chillera do odprowadzania mocy procesu.
- Sprawdzenie zasilania i mocy: należy upewnić się, czy instalacja pozwala na podłączenie danego urządzenia. Trzeba zwrócić uwagę na zgodność napięcia – na przykład grzałka 6 kW 400 V wymaga odpowiednich zabezpieczeń trójfazowych. Zawsze należy weryfikować obciążenie powierzchniowe grzałki (W/cm²).
- Dobór chillera: chiller przemysłowy (agregat chłodniczy wody) należy dobierać ściśle według wydajności w kW. Warto poprosić dostawcę o krzywe wydajności przy danej temperaturze zasilania oraz sprawdzić minimalny wymagany przepływ (l/min).
- Kwestie instalacyjne: należy zwrócić uwagę na dostępne przyłącza oraz wymagane certyfikaty bezpieczeństwa (np. PED/CE).
Prawidłowo dobrane systemy chłodzenia i ogrzewania gwarantują ciągłość i bezpieczeństwo procesów przemysłowych. Zapraszamy do kontaktu w celu uzyskania wyceny i fachowej konsultacji technicznej. Przed rozmową prosimy o przygotowanie bilansu cieplnego oraz najważniejszych danych: objętości układu, ΔT, rodzaju medium (chemii kąpieli), wymaganego przepływu oraz oczekiwań dotyczących materiałów i certyfikatów. Zachęcamy do wyboru odpowiednich wymienników, grzałek i chillerów z naszej oferty, pamiętając o ostatecznym potwierdzeniu specyfikacji materiałowej przed zakupem.
FAQ
Do czego służy system chłodzenia w galwanizerni i jaka jest jego typowa moc chłodnicza?
Systemy chłodzenia w galwanizerniach zapewniają kontrolowane odprowadzanie ciepła, którego moc wynosi zazwyczaj od 0,5 do 20 kW. Jest to kluczowe dla utrzymania stabilnej temperatury kąpieli procesowych i wysokiej jakości powłok galwanicznych. Utrzymanie temperatury z dokładnością 0,1-1°C zapobiega zaburzeniom jonowym i wadom powłok, takim jak pęcherze czy nierównomierne nawarstwianie. W praktyce stosuje się agregaty chłodnicze (chillery) do ciągłego odprowadzania ciepła oraz wymienniki ciepła do jego recyrkulacji. Dobór mocy zależy od objętości wanny, różnicy temperatur (ΔT) i częstotliwości procesów. Warto również uwzględnić redundancję systemu oraz zabezpieczenia przed krystalizacją roztworu.
Jak dobrać system chłodzenia do wanny galwanicznej?
Dobór systemu chłodzenia do wanny galwanicznej wymaga wykonania bilansu cieplnego, który określi potrzebną moc chłodniczą w kW. W praktyce wartości te mieszczą się w zakresie 0,5-15 kW, w zależności od objętości wanny i różnicy temperatur (ΔT). Obliczenia powinny uwzględniać masę cieczy, jej ciepło właściwe, pożądaną zmianę temperatury, czas nagrzewania oraz straty ciepła wynikające z promieniowania i mieszania. Należy dodać zapas mocy na poziomie 20-30%, aby skompensować piki obciążenia. Na tej podstawie można wybrać odpowiedni chiller lub wymiennik ciepła, a także dobrać materiał wymiennika do agresywności medium.
Jak dobrać grzałkę zanurzeniową do zastosowań przemysłowych?
Przy wyborze grzałki zanurzeniowej do zastosowań przemysłowych kluczowe są moc, materiał wykonania i kompatybilność z medium. Typowe moce grzałek przemysłowych mieszczą się w zakresie 1-12 kW przy napięciu 230 V lub 400 V (trójfazowym). Należy dobrać obciążenie powierzchniowe (W/cm²) zgodnie z zaleceniami producenta, aby uniknąć przegrzewania i przyspieszonego zużycia. W agresywnych roztworach należy stosować powłoki chemoodporne, takie jak PTFE, lub materiały kwasoodporne. Warto również wymagać deklaracji CE i atestów materiałowych. Należy także zaplanować łatwy dostęp do grzałki w celu jej ewentualnej wymiany oraz przewidzieć możliwość montażu zabezpieczeń temperaturowych.
Jaki materiał wymiennika ciepła wybrać do agresywnych mediów galwanicznych?

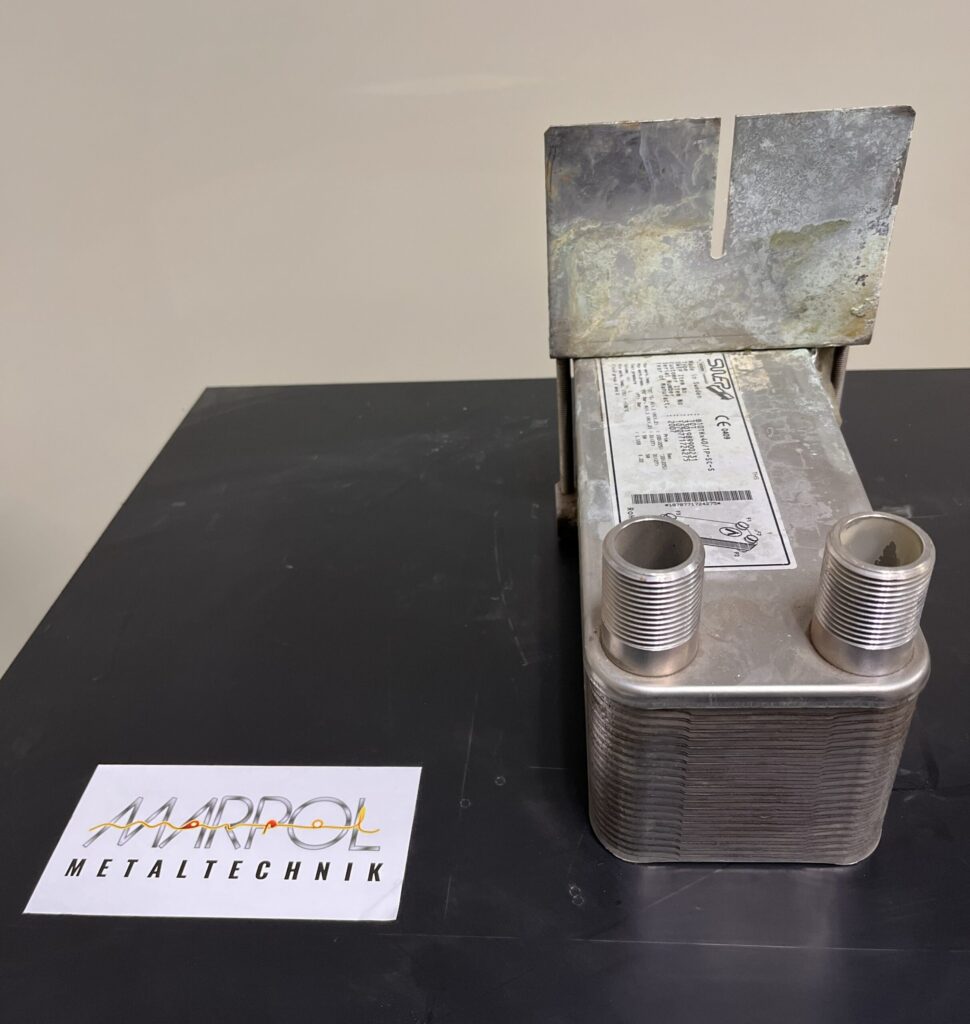

Tytan jest najlepszym wyborem na wymiennik ciepła do agresywnych mediów galwanicznych dzięki swojej wysokiej odporności na korozję w obecności chloru, soli i wielu kwasów. Typowymi zastosowaniami są wężownice i płytowe wymienniki tytanowe. Tytan minimalizuje ryzyko przenikania jonów metalu do kąpieli i znacząco wydłuża żywotność instalacji. Dla mniej agresywnych roztworów można rozważyć stal nierdzewną 316L, jednak jej odporność w środowiskach chlorkowych jest niższa niż tytanu.
Jak wybrać agregat chłodniczy (chiller) do procesów przemysłowych?
Przy wyborze agregatu chłodniczego (chillera) najważniejsze są wydajność chłodnicza dobrana na podstawie bilansu cieplnego, wymagany przepływ oraz efektywność energetyczna. Typowy współczynnik COP dla chłodziarek przemysłowych wynosi 2,5-5. Należy sprawdzić krzywe wydajności urządzenia przy docelowej temperaturze zasilania oraz zapewnić przepływ cieczy zgodny z parametrami wymiennika, wynoszący zazwyczaj od 10 do 200 l/min w zależności od mocy. Ważne jest również, aby ustalić czynnik chłodniczy zgodny z regulacjami F-gazowymi, zaplanować regularną konserwację i rozważyć systemy z regulacją inwerterową w celu oszczędności energii.
Co oznacza powłoka PTFE w grzałkach zanurzeniowych i kiedy jej używać?
Powłoka PTFE (politetrafluoroetylen) w grzałkach zanurzeniowych oznacza pokrycie elementu grzejnego chemoodpornym fluoropolimerem. Typowa temperatura pracy takiej powłoki wynosi do około 260°C, a jej zastosowanie znacznie zwiększa odporność na kwasy i sole. Dzięki PTFE grzałki można stosować w bardzo agresywnych roztworach galwanicznych bez ryzyka korozji powierzchniowej czy zanieczyszczenia kąpieli cząstkami metalu. Powłoka PTFE ogranicza również osadzanie się kamienia i ułatwia czyszczenie dzięki niskiej przyczepności zanieczyszczeń.
Czy grzałka z powłoką PTFE jest lepsza od grzałki ze stali nierdzewnej do roztworów kwasowych?
Do roztworów kwasowych zdecydowanie lepszym wyborem jest grzałka z powłoką PTFE, ponieważ oferuje ona znacznie wyższą odporność chemiczną niż stal nierdzewna. Powłoka PTFE skutecznie chroni element grzejny przed korozją i ogranicza ryzyko zanieczyszczenia kąpieli. W bardzo agresywnych środowiskach jej stosowanie minimalizuje ryzyko awarii i konieczności wymiany elementu. Stal nierdzewna 316L może być wystarczająca w łagodniejszych roztworach, jednak w obecności chlorków lub silnych kwasów jej odporność jest znacznie mniejsza.
